一.軸流泵的產品概述:
QZ系列潛水軸流泵是利用葉輪在水中旋轉時產生的推力將水提升的，這種泵由于水流進入葉輪和流出導葉都是沿軸向的，故稱軸流泵。
軸流泵按泵軸的安裝方式分為立式、臥式和斜式三種，它們的結構基本相同。目前使用較多的是立式軸流泵。主要零部件有：喇叭管、葉輪、導葉體、出水彎管、軸和軸承、填料函等。
進出水流道安裝方式
1. 進水流量：按樣本外形安裝圖推薦形式，泵在液體中小淹沒深度應大于圖中值。
2. 出水方式：拍門或其他方式。
3. 安裝方式：彎管懸吊、井筒懸吊、混凝土研制井筒式。
電機
潛水電機
功率等級：電氣性能指標符合GB756
防護等級：IP68
冷卻方式：ICWO8A41
基本安裝形式：IM3013
電壓等級：≤355kw、電壓為380V或660V
＞355kw、電壓為380V、660V、6Kv、10kV
絕緣等級：F
額定頻率：50Hz
電纜長度：10m
軸封
設有兩道或三道機械密封。第一道與水直接接觸的機械密封一般為碳化硅，第二、第三道一般為石墨對碳化硅。
防漏保護
QZ、QH系列泵設有防漏保護傳感器。當油室、電機腔或接線盒內被水滲漏時，傳感器發出警報或停機，并保留故障信號。
過熱保護裝置
潛水電機繞組中設有過熱保護器，當溫度超過規定時，發出信號或停機。
轉向
從電機上方看，葉論順時針方向旋轉。
二.軸流泵的應用范圍
QZ系列潛水軸流泵、QH系列潛水混流泵廣泛使用于工農業輸送水、城市給水、輕度污水排放及調水工程。
三.軸流泵的工作條件
不超過50℃的清水及類似清水的其他液體。
四．軸流泵的結構解剖圖

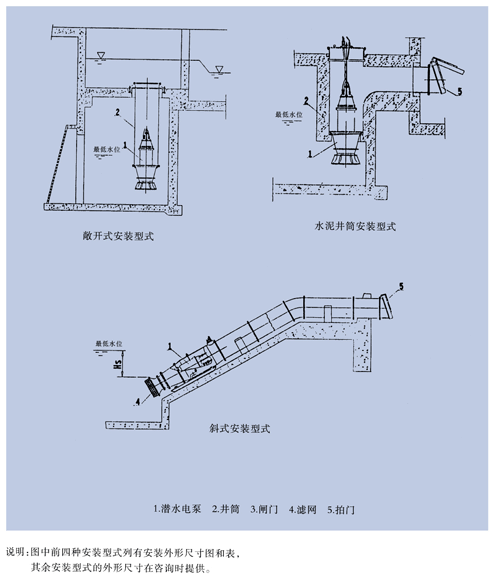

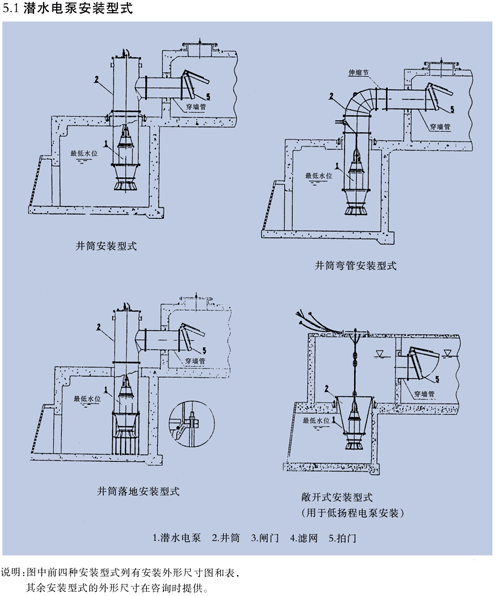

五．軸流泵的安裝型式
潛水泵類產品：混流泵，軸流泵，QJB型潛水?dāng)嚢铏C(jī)，QJB型潛水推進器，WQ型潛水排污泵，QJ型潛水深井泵，QS型水充式潛水電泵，QY型充油式潛水電泵，QXN型工程潛水電泵，QDN微型不銹鋼潛水泵，AS、AV型撕裂式排污泵，WQP型不銹鋼無堵塞潛水泵，WQK-QG型切割式排污潛水泵，WQX型污水污物潛水排污泵，WQX型污水污物潛水排污泵，JYWQ型自動攪勻排污潛水泵，，MSP-18型磁力驅動潛水泵
泵大類產品： 離心泵，真空泵，隔膜泵，磁力泵，化工泵，自吸泵，螺桿泵，排污泵，潛水泵，深井泵，管道泵，計量泵，齒輪泵，輸油泵，油桶泵，柱塞泵，轉子泵，往復泵，消防泵，液下泵，漩渦泵，多級泵，試壓泵，紙漿泵，衛生泵，玻璃鋼泵，氟塑料泵，工程塑料泵，水泵控制柜，成套供水設備
軸流泵的訂貨須知:
一、請?zhí)峁┮韵略敿?xì)數據：①軸流泵的產品名稱與型號②軸流泵的口徑③軸流泵的揚程④軸流泵的流量⑤軸流泵的電機功率（KW）⑥軸流泵的轉速（r/min）⑦軸流泵的電壓〔V〕⑧軸流泵的吸程⑨軸流泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的軸流泵的產品型號，請按軸流泵型號直接向上海萬精泵閥有限公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)f精泵閥的技術專家為您選型確認。
四、我公司服務電話：400-6064-114
